Hekim Profile

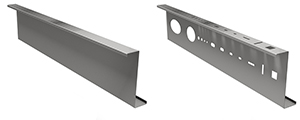

Z Profil

Z Profil Kesiti


  • H Yükseklik
  • A Üst kenar yüksekliği
  • B Alt kenar yüksekliği
  • C1 Üst tırnak genișliği
  • C2 Alt tırnak genișliği
  • T Kalınlık

z-profil

  •   (mm)
  • H 100-400
  • A 50-100
  • B 50-100
  • C1 15-30
  • C2 15-30
  • T 1.00-4.00

z


Z profil inşaat, çelik yapı, hafif çelik yapı v.b. yapılarda alt konstrüksiyon kurulumunda kullanılan farklı ölçü ve formlarda, üstün teknolojiye sahip üretim hatları ile proje detaylarına göre talep edilen ölçü ve eksende delik delme, çapaksız kesim, profiller üzerine mürekkep püskürtmeli markalama, kişi ve kurumlara özel paketlemeler ile talep edilen boy ve ölçülerde üretilmektedir. Bilgisayar kontrollü, tam otomatik ve yüksek kapasiteye sahip üretim hatlarımıza yüklenen profillerin 3 boyutlu çizimleri sayesinde profillerin istenen eksenine delik açılabilmektedir. Max. 16000 mm boyda, max. 4,00 mm – S355 kalite ve sertlikte, max. 400mm web ölçüsünde ve max. 100 mm flanş ölçülerinde üretilebilmektedir.

Z profillerin alt flanş ve üst flanş ölçüleri birbirinden farklı üretilebildiği için uzun binalarda ters-düz mantığına göre montaj kolaylığı ve mukavemet artışı sağlamaktadır. Bu avantaj hem istif ve nakliye hacmini azaltmakla birlikte sürekli kiriş şeklinde proje olanağı verir.

Z profil ürünleri inşaat, çelik yapı, hafif çelik yapı, otomotiv, elektrik-elektronik, metal eşya, enerji, cephe, çatı, konstrüksiyon v.b. sektörlerindeki endüstriyel yapılarda ve çelik binalarda taşıyıcı ya da yardımcı eleman olarak tercih edilmektedir. Bu profiller; Z profil, ZEE profil, Z aşık profili, Z kuşak profili, çatı profili, cephe profili, hafif çelik yapı profili, çelik konstrüksiyon profili, ağır çelik bina profili, delikli Z profili, çekme Z profili, Özel imalat yapı profili, çelik bina profili, prefabrik yapı profili, özel imalat Z profili, prefabrike bina profili, karkas profili, makas profili, çelik çatı profili v.b. isimler altında kullanılmaktadır.

Z profiller galvanizli saclardan tercih edildiği takdirde kumlama ve boyama işlemi gerektirmezler. Bu sayede nakliye, operasyon, zaman ve bunlara bağlı olarak maliyet bakımından avantaj sağlanmış olur. Malzemeler imalat tesisinden direk olarak şantiye adresine sevk edilebilir. Şantiye sahasında karışıklığa engel olduğu gibi en son sevk edildiği için yer bakımından da avantaj sağlar.

Z profiller rüzgar, kar, doğa şartlarına ve aşırı yüklere maruz kalan ağır çelik endüstriyel yapılarda yardımcı ürün olarak aşık, kuşak ve cephe profili olarak tercih edilebilir. Hafif çelik binalar, depolar, hangarlar ve hayvan barınakları gibi endüstriyel olmayan çelik yapılarda taşıyıcı kolon, kiriş ve çatı makası olarak kullanılmaktadır.

Tasarlanan ve çizilen projelere uygun olarak malzeme özelliklerinde kaplama ve mekaniksel tercihler yapılabilir. Malzemelerin özellikleri gelen yüklere göre sert ya da yumuşak olarak, korozyona karşı dayanımı da galvaniz kaplama kalınlığı veya sıcak sac üzeri boya şeklinde tercih edilebilir.

Z profiller çok yüksek taşıma kapasitelerine sahip olması nedeni ile; Galvanizli ve siyah sacdan üretilebilmekte olan ince cidarlı bu profiller, alternatiflerine göre daha hafif, ekonomik ve estetik çözümler sunmaktadır. Ağır hadde profil malzemeleri ile üretilmiş yapılara nazaran %40′ a varan malzeme ve fiyat avantajı sağlamaktadır. Bununla birlikte üretim, temin, sevkiyat ve montaj kolaylığı sağladığı için çelik bina yapımlarını daha güvenilir, hızlı ve ekonomik hale getirmiştir. Bu sebepten dolayı imalatçıya maliyet bakımından ciddi avantajlar sağlamaktadır.

Z profiller çatılarda ve cephelerde kopma kırılma yaşanmadığı için daha güvenilir ve tercih edilen bir sistemdir. Gelişen ülkelerin tercihi olan çelik konstrüksiyon yapı sistemleri özellikle deprem ve doğal afet kuşağında bulunan ülkeler içinde en uygun yapı sistemlerindendir. Bunun dışında nakliye, parça ekleme ve çıkarma kolaylığı, çevre dostu ve geri dönüşümlü malzemeler olması sebebi ile daha sık tercih edilmektedir. Dış etkenlerden dolayı Deforme olan kısımları revize edilmesi yada yenisi ile değiştirilmesi çok kolaydır.


90° köșelerdeki büküm yarıçapı: min. 3.00 mm
Tüm ebatlar TS EN 1993-1-3 standartına uygundur.
Malzeme: S390GD + Z / S350GD+Z / DX51D+Z / S235 JR / S355

Z Profil Teknik Detay Tablosu

  H A B C1 C2 T Radius ~Açılım Ağırlık Alan Kuvvetli Eksen (x-x) Zayıf Eksen (y-y) Ağırlık Merkezi
Profil mm mm mm mm mm mm mm mm kg/m cm2 lx(cm4) Sx(cm3) rx(cm) ly(cm4) Sy(cm3) ry(cm) ex(cm) ey(cm)
Z400x100x27x4 400 100 100 27 27 4 3 625 19,61 24,99 5635,3 281,76 14,96 404,6 41,29 4,01 0 0
Z400x100x26x3,5 400 100 100 26 26 3,5 3 625 17,19 21,9 4949,47 247,47 14,98 354,55 36,09 4,01 0 0
Z400x100x24x3 400 100 100 24 24 3 3 625 14,72 18,75 4239,79 211,99 15 298,67 30,32 3,98 0 0
Z400x100x22x2,5 400 100 100 22 22 2,5 3 625 12,25 15,61 3530,39 176,52 15,01 244,42 24,75 3,95 0 0
Z400x100x21x2 400 100 100 21 21 2 3 625 9,82 12,51 2834,51 141,73 15,03 195,7 19,77 3,95 0 0
Z380x60x15x4 380 60 60 15 15 4 3 500 15,72 20,03 3576,51 188,24 13,3 74,23 12,8 1,92 0 0
Z380x58x15x3,5 380 58 58 15 15 3,5 3 500 13,73 17,49 3113,26 163,86 13,29 61,18 10,88 1,86 0 0
Z380x56x15x3 380 56 56 15 15 3 3 500 11,75 14,97 2654,54 139,71 13,27 49,32 9,05 1,81 0 0
Z380x55x15x2,5 380 55 55 15 15 2,5 3 500 9,82 12,51 2218,21 116,75 13,29 40,57 7,55 1,8 0 0
Z380x53x15x2 380 53 53 15 15 2 3 500 7,84 9,99 1765,17 92,9 13,27 30,46 5,86 1,74 0 0
Z360x70x15x4 360 70 70 15 15 4 3 500 15,72 20,03 3373,91 187,44 12,92 114,64 16,86 2,38 0 0
Z360x65x18x3,5 360 65 65 18 18 3,5 3 500 13,73 17,49 2927,86 162,66 12,89 91,99 14,54 2,28 0 0
Z360x65x17x3 360 65 65 17 17 3 3 500 11,8 15,03 2519,98 140 12,91 79 12,44 2,29 0 0
Z360x65x15x2,5 360 65 65 15 15 2,5 3 500 9,82 12,51 2095,04 116,39 12,91 63,99 10,04 2,26 0 0
Z360x60x18x2 360 60 60 18 18 2 3 500 7,84 9,99 1661,68 92,32 12,88 46,57 7,89 2,16 0 0
Z340x75x20x4 340 75 75 20 20 4 3 500 15,72 20,03 3134,92 184,41 12,45 159,53 21,85 2,81 0 0
Z340x75x18x3,5 340 75 75 18 18 3,5 3 500 13,73 17,49 2739,03 161,12 12,46 136,22 18,6 2,78 0 0
Z340x75x17x3 340 75 75 17 17 3 3 500 11,8 15,03 2357,82 138,7 12,48 116,88 15,9 2,78 0 0
Z340x70x20x2,5 340 70 70 20 20 2,5 3 500 9,82 12,51 1948,21 114,6 12,45 89,82 13,06 2,67 0 0
Z340x70x18x2 340 70 70 18 18 2 3 500 7,84 9,99 1556,33 91,55 12,46 70,17 10,17 2,65 0 0
Z320x85x20x4 320 85 85 20 20 4 3 500 15,72 20,03 2903,71 181,48 11,99 225,06 27,12 3,34 0 0
Z320x85x18x3,5 320 85 85 18 18 3,5 3 500 13,73 17,49 2538,36 158,65 12 192,45 23,12 3,3 0 0
Z320x80x22x3 320 80 80 22 22 3 3 500 11,8 15,03 2169,33 135,58 11,98 157,38 20,05 3,23 0 0
Z320x80x20x2,5 320 80 80 20 20 2,5 3 500 9,82 12,51 1806,62 112,91 11,99 128,4 16,3 3,2 0 0
Z320x80x18x2 320 80 80 18 18 2 3 500 7,84 9,99 1444 90,25 12 100,44 12,71 3,17 0 0
Z300x88x26x4 300 88 88 26 26 4 3 500 15,66 19,95 2617,14 174,48 11,4 281,54 32,74 3,74 0 0
Z300x88x25x3,5 300 88 88 25 25 3,5 3 500 13,73 17,49 2301,88 153,46 11,43 246,85 28,62 3,74 0 0
Z300x88x24x3 300 88 88 24 24 3 3 500 11,8 15,03 1983,18 132,21 11,45 212 24,51 3,74 0 0
Z300x88x22x2,5 300 88 88 22 22 2,5 3 500 9,82 12,51 1652,93 110,2 11,47 173,33 19,98 3,71 0 0
Z300x88x20x2 300 88 88 20 20 2 3 500 7,84 9,99 1322,23 88,15 11,49 135,91 15,62 3,68 0 0
Z300x88x19x1,5 300 88 88 19 19 1,5 3 500 5,9 7,51 996,52 66,43 11,51 102,04 11,7 3,68 0 0
Z280x65x17x4 280 65 65 17 17 4 3 414 13,02 16,59 1769,23 126,37 10,27 98,91 15,7 2,43 0 0
Z280x63x17x3,5 280 63 63 17 17 3,5 3 414 11,37 14,48 1540,23 110,02 10,26 81,95 13,38 2,37 0 0
Z280x62x17x3 280 62 62 17 17 3 3 414 9,77 12,45 1324,92 94,64 10,28 69,44 11,48 2,35 0 0
Z280x60x17x2,5 280 60 60 17 17 2,5 3 414 8,13 10,36 1098,41 78,46 10,27 54,7 9,31 2,29 0 0
Z280x59x17x2 280 59 59 17 17 2 3 414 6,52 8,31 881,86 62,99 10,28 43,24 7,46 2,28 0 0
Z260x75x17x4 260 75 75 17 17 4 3 414 13,02 16,59 1607,96 123,69 9,79 147,38 20,19 2,96 0 0
Z260x70x19x3 260 70 70 19 19 3 3 414 9,77 12,45 1200,54 92,35 9,78 102,1 14,9 2,85 0 0
Z260x70x17x2,5 260 70 70 17 17 2,5 3 414 8,13 10,36 999,97 76,92 9,8 82,97 12,07 2,82 0 0
Z260x70x15x2 260 70 70 15 15 2 3 414 6,49 8,27 799,29 61,48 9,81 64,62 9,37 2,79 0 0
Z260x65x19x1,5 260 65 65 19 19 1,5 3 414 4,88 6,22 597,06 45,93 9,79 45,71 7,11 2,71 0 0
Z240x73x21x4 240 73 73 21 21 4 3 400 12,52 15,95 1338,24 111,52 9,11 151,89 21,39 3,07 0 0
Z240x73x20x3,5 240 73 73 20 20 3,5 3 400 10,98 13,99 1178,52 98,21 9,13 133,18 18,69 3,07 0 0
Z240x70x21x3 240 70 70 21 21 3 3 400 9,4 11,97 1003,33 83,61 9,12 107,48 15,69 2,98 0 0
Z240x73x16x2,5 240 73 73 16 16 2,5 3 400 7,81 9,96 841,91 70,16 9,17 90,5 12,61 3,01 0 0
Z240x73x15x2 240 73 73 15 15 2 3 400 6,27 7,99 677,61 56,47 9,19 72,46 10,06 3,01 0 0
Z240x70x16x1,5 240 70 70 16 16 1,5 3 400 4,7 5,98 505,06 42,09 9,18 51,32 7,41 2,93 0 0
Z240x70x15x1,2 240 70 70 15 15 1,2 3 400 3,76 4,79 404,48 33,71 9,19 40,63 5,86 2,91 0 0
Z220x68x20x3 220 68 68 20 20 3 3 375 8,78 11,19 796,8 72,44 8,4 96,93 14,58 2,93 0 0
Z220x68x19x2,5 220 68 68 19 19 2,5 3 375 7,34 9,36 668,72 60,79 8,43 80,98 12,13 2,93 0 0
Z220x68x17x2 220 68 68 17 17 2 3 375 5,86 7,47 535,3 48,66 8,45 63,19 9,43 2,9 0 0
Z220x68x16x1,5 220 68 68 16 16 1,5 3 375 4,41 5,62 404,22 36,75 8,47 47,48 7,06 2,9 0 0
Z220x68x15x1,2 220 68 68 15 15 1,2 3 375 3,53 4,5 323,82 29,44 8,48 37,59 5,58 2,89 0 0
Z200x64x17x4 200 64 64 17 17 4 3 333 10,44 13,31 777,43 77,74 7,59 94,7 15,27 2,65 0 0
Z200x64x16x3,5 200 64 64 16 16 3,5 3 333 9,17 11,68 685,43 68,54 7,61 82,99 13,33 2,65 0 0
Z200x60x18x3 200 60 60 18 18 3 3 333 7,84 9,99 581,19 58,12 7,59 65,44 11,19 2,55 0 0
Z200x60x16x2,5 200 60 60 16 16 2,5 3 333 6,52 8,31 484,64 48,46 7,61 53,04 9,03 2,52 0 0
Z200x60x15x2 200 60 60 15 15 2 3 333 5,24 6,67 390,67 39,07 7,64 42,52 7,21 2,52 0 0
Z200x57x16x1,5 200 57 57 16 16 1,5 3 333 3,92 4,99 290,67 29,07 7,62 29,68 5,28 2,44 0 0
Z200x57x15x1,2 200 57 57 15 15 1,2 3 333 3,14 4 232,92 23,29 7,64 23,49 4,16 2,42 0 0
Z200x55x16x1 200 55 55 16 16 1 3 333 2,61 3,32 192,74 19,27 7,62 18,65 3,42 2,37 0 0
Z180x59x15x4 180 59 59 15 15 4 3 300 9,38 11,95 565,03 62,78 6,82 70,7 12,4 2,41 0 0
Z180x56x15x3 180 56 56 15 15 3 3 300 7,04 8,97 423,68 47,08 6,84 49,28 9,04 2,33 0 0
Z180x54x15x2,5 180 54 54 15 15 2,5 3 300 5,85 7,46 351,04 39 6,83 38,57 7,31 2,27 0 0
Z180x53x15x2 180 53 53 15 15 2 3 300 4,7 5,99 282,34 31,37 6,85 30,45 5,86 2,25 0 0
Z180x51x15x1,5 180 51 51 15 15 1,5 3 300 3,52 4,48 210,51 23,39 6,85 21,4 4,26 2,18 0 0
Z180x50x15x1,2 180 50 50 15 15 1,2 3 300 2,82 3,59 168,18 18,69 6,85 16,63 3,37 2,15 0 0
Z160x69x15x4 160 69 69 15 15 4 3 300 9,38 11,95 475,3 59,41 6,26 109,97 16,41 3,01 0 0
Z160x68x15x3,5 160 68 68 15 15 3,5 3 300 8,24 10,49 418,41 52,3 6,27 95,27 14,38 2,99 0 0
Z160x66x15x3 160 66 66 15 15 3 3 300 7,04 8,97 357,12 44,64 6,28 77,55 12,02 2,92 0 0
Z160x64x15x2,5 160 64 64 15 15 2,5 3 300 5,85 7,46 296,3 37,04 6,28 61,3 9,77 2,86 0 0
Z160x63x15x2 160 63 63 15 15 2 3 300 4,7 5,99 238,48 29,81 6,29 48,52 7,83 2,84 0 0
Z160x61x15x1,5 160 61 61 15 15 1,5 3 300 3,52 4,48 178,05 22,26 6,3 34,47 5,72 2,77 0 0
Z160x60x15x1,2 160 60 60 15 15 1,2 3 300 2,82 3,59 142,35 17,79 6,3 26,91 4,53 2,74 0 0
Z160x60x15x1 160 60 60 15 15 1 3 300 2,36 3 119,42 14,93 6,31 22,72 3,82 2,75 0 0
Z140x75x20x4 140 75 75 20 20 4 3 300 9,44 12,03 381,11 54,44 5,59 159,42 21,84 3,61 0 0
Z140x75x17x3 140 75 75 17 17 3 3 300 7,09 9,03 290,54 41,51 5,64 116,83 15,9 3,58 0 0
Z140x70x20x2,5 140 70 70 20 20 2,5 3 300 5,89 7,51 238,3 34,04 5,61 89,79 13,06 3,45 0 0
Z140x70x18x2 140 70 70 18 18 2 3 300 4,7 5,99 191,74 27,39 5,64 70,16 10,17 3,41 0 0
Z140x70x17x1,5 140 70 70 17 17 1,5 3 300 3,54 4,51 145,39 20,77 5,67 52,72 7,61 3,41 0 0
Z140x70x16x1,2 140 70 70 16 16 1,2 3 300 2,83 3,61 116,79 16,68 5,69 41,77 6,02 3,4 0 0
Z120x50x15x1,5 120 50 50 15 15 1,5 3 238 2,79 3,55 80,12 13,35 4,74 20,31 4,12 2,39 0 0
Z120x50x15x1,2 120 50 50 15 15 1,2 3 238 2,25 2,87 64,89 10,81 4,76 16,61 3,36 2,41 0 0
Z120x50x15x1 120 50 50 15 15 1 3 238 1,89 2,4 54,54 9,09 4,77 14,07 2,84 2,42 0 0
Z100x50x15x4 100 50 50 15 15 4 3 202 6,3 8,03 124,4 24,88 3,89 44,36 9,24 2,32 0 0
Z100x50x15x3,5 100 50 50 15 15 3,5 3 202 5,6 7,13 111,5 22,3 3,92 40,44 8,38 2,36 0 0
Z100x50x15x2,5 100 50 50 15 15 2,5 3 212 4,13 5,26 83,52 16,7 3,96 31,3 6,42 2,43 0 0
Z100x50x15x2 100 50 50 15 15 2 3 212 3,35 4,27 68,4 13,68 3,99 26,04 5,32 2,46 0 0
Z100x50x15x1,5 100 50 50 15 15 1,5 3 217 2,55 3,25 52,51 10,5 4,01 20,31 4,12 2,5 0 0
Z100x50x15x1,2 100 50 50 15 15 1,2 3 217 2,06 2,63 42,58 8,52 4,03 16,61 3,36 2,51 0 0
Profil mm mm mm mm mm mm mm mm kg/m cm2 lx(cm4) Sx(cm3) rx(cm) ly(cm4) Sy(cm3) ry(cm) ex(cm) ey(cm)
  H A B C1 C2 T Radius ~Açılım Ağırlık Alan Kuvvetli Eksen (x-x) Zayıf Eksen (y-y) Ağırlık Merkezi

    • İstenilen ara ölçülerde de üretim yapılabilmektedir.
    • Çelik cinsi ve yüke göre etkin kesit hesabı yapılması önerilir.
    • Gelen yüke, mesnet durumuna ve çelik cinsine göre etkin atalet, mukavemet ve kesit değerleri değişmektedir.
    • Tüm hesaplamalar ağırlık merkezine göre yapılmıştır.
    • A, B, ve C farklı ölçülerde üretilebilmektedir.
