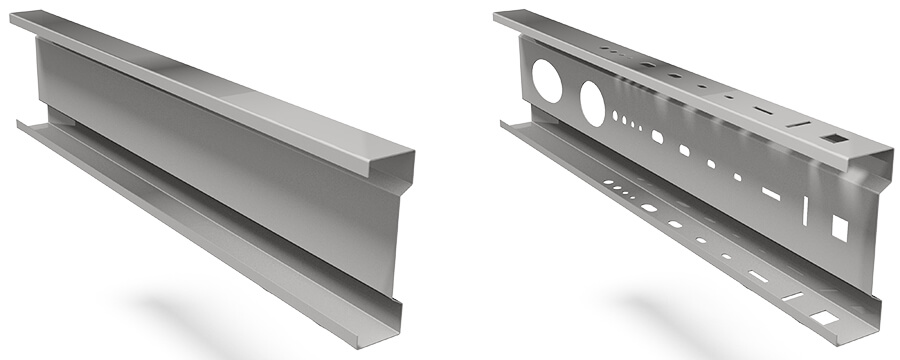

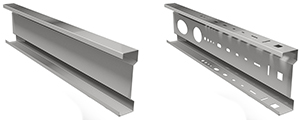

Sigma Profil
Sigma Profil Kesiti
- H Yükseklik
- A Üst kenar yüksekliği
- B Alt kenar yüksekliği
- C1 Üst tırnak genișliği
- C2 Alt tırnak genișliği
- T Kalınlık
- G Derinlik
- F İzdüșüm
- E Bağlantı yüzeyi
- (mm)
- H 160-400
- A 50-100
- B 50-100
- C1 15-30
- C2 15-30
- T 1.00-4.00
- G 25
- F 15
- E 40-120
Sigma profil özel tasarlanan ürünler olduğu için ve formları diğer profillere göre değişik olduğu için proje detayları dikkatli çözülmelidir. Bu profillerin üretiminde kalite ön planda olduğundan enson teknolojiye sahip üretim hatları ile proje detaylarına göre talep edilen net ölçü ve konumda delik delme, çapaksız kesim, profiller üzerine mürekkep püskürtmeli markalama, firmalara özel paketlemeler ile talep edilen boy ve ölçülerde üretilmektedir. Bilgisayar kontrollü, tam otomatik ve yüksek kapasiteye sahip makinelerimize yüklenen profillerin 3 boyutlu çizimleri sayesinde profillerin istenilen eksene delik açılabilmektedir. Profil boyu 16.000 mm , sac kalınlığı 1,00-4,00 mm arasında, sac sertliği st37-st52 arasında, profil yüksekliği 100-400mm web ölçüsünde ve 50-100 mm flanş ölçülerinde üretilebilmektedir.
Sigma profil profil yüzeyine kazandırılan bükümler sayesinde daha mukavemetli hale getirilmiştir. Bu bükümler sayesinde gelen dikey ve yatay yüklere karşı daha dayanıklı ürün elde edilmektedir. İnce cidarlı saclardan elde edildiği için üzerine gelen kaplama malzemeleri akıllı vidalar ile kolay bir şekilde montaj edilebilmektedir.
Sigma profil ürünleri inşaat, çelik yapı, hafif çelik yapı, enerji v.b. sektörlerindeki endüstriyel yapılarda ve çelik binalarda taşıyıcı eleman olarak kullanıldığı gibi yardımcı eleman olarak tercih edilmektedir. Bu profiller; Sigma profil, Sigma aşık profili, Sigma kuşak profili, çatı profili, cephe profili, hafif çelik yapı profili, çelik konstrüksiyon profili, ağır çelik bina profili, delikli Sigma profili, çekme Sigma profili, Özel imalat yapı profili, çelik bina profili, prefabrik yapı profili, özel imalat Sigma profili, prefabrik bina profili, karkas profili, makas profili, çelik çatı profili v.b. isimler altında kullanılmaktadır.
Bağlantı ayakları farklı tasarlanabilir. Montaj kolaylığı sağlaması açısından projenin zorluğuna göre ister yere basan kısımlarda istenilirse içeride kalan bükümlü göbek kısmından bağlantı delikleri açılabilir.
Sigma profiller tavan vinçi çalışmayan binalarda kolon olarak ta tercih edilmektedir. Aşırı yüklere maruz kalan ağır çelik endüstriyel yapılarda yardımcı ürün olarak aşık, kuşak ve cephe profili olarak tercih edilir. Hafif çelik binalar, depolar, hangarlar ve hayvan barınakları gibi endüstriyel olmayan çelik yapılarda taşıyıcı kolon, kiriş ve çatı makası olarak kullanılmaktadır.
Tasarlanan projelere uygun olarak malzeme özelliklerinde kaplama ve mekaniksel tercihler yapılabilir. Malzemelerin özellikleri gelen yüklere göre sert ya da yumuşak olarak, korozyona karşı dayanımı da galvaniz kaplama kalınlığı veya sıcak sac üzeri boya şeklinde tercih edilebilir.
Sigma profiller çok yüksek taşıma kapasitelerine sahip olması nedeni ile; ağır çelik malzemelerle üretilmiş yapılara nazaran %35′ a varan malzeme ve fiyat avantajı sağlamaktadır. Bununla birlikte üretim, temin, sevkiyat ve montaj kolaylığı sağladığı için çelik bina yapımlarını daha güvenilir, hızlı ve ekonomik hale getirmiştir.
Sigma profiller çatılarda, kirişlerde ya da kolonlarda prefabrike beton binalara nazaran parça kopmaları yaşanmadığı için daha güvenilir ve tercih edilen bir sistemdir. Gelişmiş ülkelerin olmazsa olmazı olan çelik konstrüksiyon yapı sistemleri özellikle deprem ve doğal afet kuşağında bulunan ülkeler içinde en uygun yapı sistemlerinden bir tanesidir. Bunun dışında taşıma, parça ekleme ve çıkarma kolaylığı, çevre dostu ve geri dönüşümlü malzemeler olması sebebi ile daha sık tercih edilmektedir.
90° köșelerdeki büküm yarıçapı: min. 3.00 mm
Tüm ebatlar TS EN 1993-1-3 standartına uygundur.
Malzeme: S390GD + Z / S350GD+Z / DX51D+Z / S235 JR / S355
Sigma Profil Teknik Detay Tablosu
H | A | B | C1 | C2 | E | F | G | T | Radius | ~Açılım | Ağırlık | Alan | Kuvvetli Eksen (x-x) | Zayıf Eksen (y-y) | Ağırlık Merkezi | ||||||
Profil | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/m | cm2 | lx(cm4) | Sx(cm3) | rx(cm) | ly(cm4) | Sy(cm3) | ry(cm) | ex(cm) | ey(cm) |
S400-60x100x28x4 | 400 | 100 | 100 | 28 | 28 | 60 | 15 | 25 | 4 | 3 | 650 | 20,4 | 25,98 | 5846,6 | 292,33 | 14,91 | 216,18 | 32,57 | 2,87 | 3,36 | 0 |
S400-60x100x26x3,5 | 400 | 100 | 100 | 26 | 26 | 60 | 15 | 25 | 3,5 | 3 | 650 | 17,84 | 22,73 | 5113,98 | 255,7 | 14,92 | 187,3 | 28,02 | 2,86 | 3,32 | 0 |
S400-60x100x24x3 | 400 | 100 | 100 | 24 | 24 | 60 | 15 | 25 | 3 | 3 | 650 | 15,29 | 19,47 | 4381,04 | 219,05 | 14,94 | 158,7 | 23,56 | 2,84 | 3,27 | 0 |
S400-60x100x22x2,5 | 400 | 100 | 100 | 22 | 22 | 60 | 15 | 25 | 2,5 | 3 | 650 | 12,74 | 16,22 | 3648,3 | 182,41 | 14,95 | 130,61 | 19,25 | 2,83 | 3,22 | 0 |
S400-60x100x20x2 | 400 | 100 | 100 | 20 | 20 | 60 | 15 | 25 | 2 | 3 | 650 | 10,19 | 12,98 | 2916,02 | 145,8 | 14,96 | 103,01 | 15,07 | 2,81 | 3,17 | 0 |
S380-60x100x26x4 | 380 | 100 | 100 | 26 | 26 | 60 | 15 | 25 | 4 | 3 | 625 | 19,64 | 25,02 | 5120,95 | 269,52 | 14,21 | 209,18 | 31,43 | 2,87 | 3,34 | 0 |
S380-60x100x24x3,5 | 380 | 100 | 100 | 24 | 24 | 60 | 15 | 25 | 3,5 | 3 | 625 | 17,18 | 21,89 | 4479,16 | 235,75 | 14,23 | 181,06 | 27 | 2,86 | 3,29 | 0 |
S380-60x100x22x3 | 380 | 100 | 100 | 22 | 22 | 60 | 15 | 25 | 3 | 3 | 625 | 14,72 | 18,75 | 3837,04 | 201,95 | 14,24 | 153,25 | 22,68 | 2,85 | 3,24 | 0 |
S380-60x100x20x2,5 | 380 | 100 | 100 | 20 | 20 | 60 | 15 | 25 | 2,5 | 3 | 625 | 12,27 | 15,62 | 3195,1 | 168,16 | 14,25 | 125,99 | 18,51 | 2,83 | 3,19 | 0 |
S360-75x58x15x4 | 360 | 58 | 58 | 15 | 15 | 75 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 3172,05 | 176,23 | 12,5 | 48,79 | 12,98 | 1,55 | 2,04 | 0 |
S360-75x56x15x3,5 | 360 | 56 | 56 | 15 | 15 | 75 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 2761,17 | 153,4 | 12,48 | 40,97 | 11,35 | 1,52 | 1,99 | 0 |
S360-75x54x15x3 | 360 | 54 | 54 | 15 | 15 | 75 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 2354,3 | 130,79 | 12,47 | 33,71 | 9,74 | 1,49 | 1,94 | 0 |
S360-75x52x15x2,5 | 360 | 52 | 52 | 15 | 15 | 75 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1951,49 | 108,42 | 12,45 | 26,97 | 8,14 | 1,46 | 1,89 | 0 |
S360-75x50x15x2 | 360 | 50 | 50 | 15 | 15 | 75 | 15 | 25 | 2 | 3 | 500 | 7,83 | 9,98 | 1552,7 | 86,26 | 12,44 | 20,63 | 6,53 | 1,43 | 1,84 | 0 |
S350-70x63x15x4 | 350 | 63 | 63 | 15 | 15 | 70 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 3081,2 | 176,07 | 12,32 | 56,19 | 13,62 | 1,66 | 2,17 | 0 |
S350-70x61x15x3,5 | 350 | 61 | 61 | 15 | 15 | 70 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 2682,86 | 153,31 | 12,31 | 47,16 | 11,85 | 1,63 | 2,12 | 0 |
S350-70x59x15x3 | 350 | 59 | 59 | 15 | 15 | 70 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 2288,19 | 130,75 | 12,29 | 38,77 | 10,12 | 1,6 | 2,07 | 0 |
S350-70x57x15x2,5 | 350 | 57 | 57 | 15 | 15 | 70 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1897,26 | 108,41 | 12,28 | 30,99 | 8,41 | 1,57 | 2,02 | 0 |
S350-70x55x15x2 | 350 | 55 | 55 | 15 | 15 | 70 | 15 | 25 | 2 | 3 | 500 | 7,83 | 9,98 | 1510 | 86,29 | 12,27 | 23,69 | 6,7 | 1,54 | 1,96 | 0 |
S340-70x68x15x4 | 340 | 68 | 68 | 15 | 15 | 70 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 2976,05 | 175,06 | 12,11 | 66,5 | 14,67 | 1,81 | 2,27 | 0 |
S340-70x66x15x3,5 | 340 | 66 | 66 | 15 | 15 | 70 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 2591,97 | 152,47 | 12,1 | 55,84 | 12,73 | 1,78 | 2,21 | 0 |
S340-70x64x15x3 | 340 | 64 | 64 | 15 | 15 | 70 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 2211,25 | 130,07 | 12,08 | 45,92 | 10,82 | 1,74 | 2,16 | 0 |
S340-70x62x15x2,5 | 340 | 62 | 62 | 15 | 15 | 70 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1833,94 | 107,88 | 12,07 | 36,7 | 8,96 | 1,71 | 2,1 | 0 |
S340-70x60x15x2 | 340 | 60 | 60 | 15 | 15 | 70 | 15 | 25 | 2 | 3 | 500 | 7,83 | 9,98 | 1459,99 | 85,88 | 12,06 | 28,07 | 7,1 | 1,67 | 2,05 | 0 |
S320-70x77x16x4 | 320 | 77 | 77 | 16 | 16 | 70 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 2753,02 | 172,06 | 11,64 | 91,61 | 17,55 | 2,12 | 2,48 | 0 |
S320-70x75x16x3,5 | 320 | 75 | 75 | 16 | 16 | 70 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 2398,86 | 149,93 | 11,64 | 77,07 | 15,17 | 2,09 | 2,42 | 0 |
S320-70x73x16x3 | 320 | 73 | 73 | 16 | 16 | 70 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 2047,5 | 127,97 | 11,63 | 63,49 | 12,85 | 2,05 | 2,36 | 0 |
S320-70x71x16x2,5 | 320 | 71 | 71 | 16 | 16 | 70 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1698,95 | 106,18 | 11,62 | 50,82 | 10,59 | 2,01 | 2,3 | 0 |
S320-70x69x16x2 | 320 | 69 | 69 | 16 | 16 | 70 | 15 | 25 | 2 | 3 | 500 | 7,83 | 9,98 | 1353,19 | 84,57 | 11,61 | 38,95 | 8,36 | 1,97 | 2,24 | 0 |
S300-60x80x23x4 | 300 | 80 | 80 | 23 | 23 | 60 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 2512,76 | 167,52 | 11,12 | 110,7 | 21,25 | 2,34 | 2,79 | 0 |
S300-60x80x21x3,5 | 300 | 80 | 80 | 21 | 21 | 60 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 2198,07 | 146,54 | 11,14 | 95,65 | 18,19 | 2,32 | 2,74 | 0 |
S300-60x80x19x3 | 300 | 80 | 80 | 19 | 19 | 60 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 1883,04 | 125,54 | 11,15 | 80,85 | 15,23 | 2,31 | 2,69 | 0 |
S300-60x80x17x2,5 | 300 | 80 | 80 | 17 | 17 | 60 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1567,91 | 104,53 | 11,16 | 66,36 | 12,38 | 2,3 | 2,64 | 0 |
S300-60x80x16x2 | 300 | 80 | 80 | 16 | 16 | 60 | 15 | 25 | 2 | 3 | 500 | 7,86 | 10,02 | 1260,18 | 84,01 | 11,18 | 53,33 | 9,89 | 2,3 | 2,61 | 0 |
S280-60x90x23x4 | 280 | 90 | 90 | 23 | 23 | 60 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 2276,38 | 162,6 | 10,59 | 149,88 | 25,34 | 2,72 | 3,09 | 0 |
S280-60x90x21x3,5 | 280 | 90 | 90 | 21 | 21 | 60 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 1992,45 | 142,32 | 10,61 | 129,47 | 21,69 | 2,7 | 3,03 | 0 |
S280-60x85x24x3 | 280 | 85 | 85 | 24 | 24 | 60 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 1692,46 | 120,89 | 10,57 | 103,33 | 18,6 | 2,61 | 2,94 | 0 |
S280-60x85x22x2,5 | 280 | 85 | 85 | 22 | 22 | 60 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1411,06 | 100,79 | 10,59 | 85,13 | 15,18 | 2,6 | 2,89 | 0 |
S280-60x85x21x2 | 280 | 85 | 85 | 21 | 21 | 60 | 15 | 25 | 2 | 3 | 500 | 7,86 | 10,02 | 1134,78 | 81,06 | 10,61 | 68,48 | 12,14 | 2,61 | 2,86 | 0 |
S280-60x85x18x1,5 | 280 | 85 | 85 | 18 | 18 | 60 | 15 | 25 | 1,5 | 3 | 500 | 5,88 | 7,49 | 846,73 | 60,48 | 10,62 | 49,75 | 8,71 | 2,58 | 2,79 | 0 |
S260-60x95x28x4 | 260 | 95 | 95 | 28 | 28 | 60 | 15 | 25 | 4 | 3 | 500 | 15,69 | 19,98 | 2014,6 | 154,97 | 9,96 | 186,7 | 30,5 | 3,03 | 3,38 | 0 |
S260-60x95x26x3,5 | 260 | 95 | 95 | 26 | 26 | 60 | 15 | 25 | 3,5 | 3 | 500 | 13,72 | 17,48 | 1765,42 | 135,8 | 9,98 | 161,52 | 26,15 | 3,02 | 3,32 | 0 |
S260-60x95x24x3 | 260 | 95 | 95 | 24 | 24 | 60 | 15 | 25 | 3 | 3 | 500 | 11,75 | 14,97 | 1515,35 | 116,57 | 10 | 137,03 | 21,99 | 3,01 | 3,27 | 0 |
S260-60x90x27x2,5 | 260 | 90 | 90 | 27 | 27 | 60 | 15 | 25 | 2,5 | 3 | 500 | 9,79 | 12,47 | 1250,74 | 96,21 | 9,97 | 106,7 | 18,31 | 2,91 | 3,17 | 0 |
S260-60x90x25x2 | 260 | 90 | 90 | 25 | 25 | 60 | 15 | 25 | 2 | 3 | 500 | 7,83 | 9,98 | 1002,15 | 77,09 | 9,99 | 84,56 | 14,38 | 2,9 | 3,12 | 0 |
S260-60x90x23x1,5 | 260 | 90 | 90 | 23 | 23 | 60 | 15 | 25 | 1,5 | 3 | 500 | 5,88 | 7,49 | 752,57 | 57,89 | 10,01 | 62,76 | 10,58 | 2,89 | 3,07 | 0 |
S240-65x67x16x4 | 240 | 67 | 67 | 16 | 16 | 65 | 15 | 25 | 4 | 3 | 400 | 12,55 | 15,98 | 1255,19 | 104,6 | 8,77 | 63,25 | 14,11 | 1,97 | 2,22 | 0 |
S240-65x65x16x3,5 | 240 | 65 | 65 | 16 | 16 | 65 | 15 | 25 | 3,5 | 3 | 400 | 10,97 | 13,98 | 1092,78 | 91,07 | 8,77 | 52,81 | 12,15 | 1,93 | 2,15 | 0 |
S240-65x63x16x3 | 240 | 63 | 63 | 16 | 16 | 65 | 15 | 25 | 3 | 3 | 400 | 9,4 | 11,97 | 931,93 | 77,66 | 8,76 | 43,2 | 10,26 | 1,89 | 2,09 | 0 |
S240-65x61x16x2,5 | 240 | 61 | 61 | 16 | 16 | 65 | 15 | 25 | 2,5 | 3 | 400 | 7,83 | 9,97 | 772,83 | 64,4 | 8,76 | 34,55 | 8,49 | 1,85 | 2,03 | 0 |
S240-65x60x16x2 | 240 | 60 | 60 | 16 | 16 | 65 | 15 | 25 | 2 | 3 | 400 | 6,29 | 8,02 | 620,74 | 51,73 | 8,77 | 27,41 | 6,84 | 1,84 | 1,99 | 0 |
S240-65x57x16x1,5 | 240 | 57 | 57 | 16 | 16 | 65 | 15 | 25 | 1,5 | 3 | 400 | 4,7 | 5,99 | 458,89 | 38,24 | 8,74 | 18,9 | 4,98 | 1,77 | 1,91 | 0 |
S240-65x56x16x1,2 | 240 | 56 | 56 | 16 | 16 | 65 | 15 | 25 | 1,2 | 3 | 400 | 3,76 | 4,79 | 366,62 | 30,55 | 8,74 | 14,81 | 3,97 | 1,76 | 1,87 | 0 |
S220-55x77x16x4 | 220 | 77 | 77 | 16 | 16 | 55 | 15 | 25 | 4 | 3 | 400 | 12,55 | 15,98 | 1116,42 | 101,49 | 8,27 | 84,92 | 16,68 | 2,28 | 2,61 | 0 |
S220-55x75x16x3,5 | 220 | 75 | 75 | 16 | 16 | 55 | 15 | 25 | 3,5 | 3 | 400 | 10,97 | 13,98 | 972,65 | 88,42 | 8,27 | 71,11 | 14,34 | 2,24 | 2,54 | 0 |
S220-55x73x16x3 | 220 | 73 | 73 | 16 | 16 | 55 | 15 | 25 | 3 | 3 | 400 | 9,4 | 11,97 | 830,29 | 75,48 | 8,27 | 58,54 | 12,13 | 2,2 | 2,47 | 0 |
S220-55x71x16x2,5 | 220 | 71 | 71 | 16 | 16 | 55 | 15 | 25 | 2,5 | 3 | 400 | 7,83 | 9,97 | 689,1 | 62,65 | 8,27 | 46,89 | 9,99 | 2,16 | 2,41 | 0 |
S220-55x69x16x2 | 220 | 69 | 69 | 16 | 16 | 55 | 15 | 25 | 2 | 3 | 400 | 6,26 | 7,98 | 548,96 | 49,91 | 8,27 | 36,02 | 7,9 | 2,12 | 2,34 | 0 |
S220-55x67x16x1,5 | 220 | 67 | 67 | 16 | 16 | 55 | 15 | 25 | 1,5 | 3 | 400 | 4,7 | 5,99 | 409,92 | 37,27 | 8,26 | 25,89 | 5,85 | 2,08 | 2,28 | 0 |
S220-55x66x16x1,2 | 220 | 66 | 66 | 16 | 16 | 55 | 15 | 25 | 1,2 | 3 | 400 | 3,76 | 4,79 | 327,64 | 29,79 | 8,26 | 20,33 | 4,66 | 2,06 | 2,24 | 0 |
S200-50x74x16x4 | 200 | 74 | 74 | 16 | 16 | 50 | 15 | 25 | 4 | 3 | 375 | 11,73 | 14,94 | 868,86 | 86,89 | 7,54 | 74,47 | 15,44 | 2,21 | 2,58 | 0 |
S200-50x72x16x3,5 | 200 | 72 | 72 | 16 | 16 | 50 | 15 | 25 | 3,5 | 3 | 375 | 10,26 | 13,07 | 756,83 | 75,68 | 7,54 | 62,23 | 13,26 | 2,16 | 2,51 | 0 |
S200-50x70x16x3 | 200 | 70 | 70 | 16 | 16 | 50 | 15 | 25 | 3 | 3 | 375 | 8,79 | 11,19 | 645,99 | 64,6 | 7,54 | 51,16 | 11,22 | 2,12 | 2,44 | 0 |
S200-50x68x16x2,5 | 200 | 68 | 68 | 16 | 16 | 50 | 15 | 25 | 2,5 | 3 | 375 | 7,32 | 9,32 | 536,09 | 53,61 | 7,54 | 40,93 | 9,24 | 2,08 | 2,37 | 0 |
S200-50x67x16x2 | 200 | 67 | 67 | 16 | 16 | 50 | 15 | 25 | 2 | 3 | 375 | 5,89 | 7,5 | 430,94 | 43,09 | 7,55 | 32,56 | 7,46 | 2,08 | 2,33 | 0 |
S200-50x64x16x1,5 | 200 | 64 | 64 | 16 | 16 | 50 | 15 | 25 | 1,5 | 3 | 375 | 4,39 | 5,6 | 318,82 | 31,88 | 7,54 | 22,52 | 5,41 | 2 | 2,24 | 0 |
S200-50x63x16x1,2 | 200 | 63 | 63 | 16 | 16 | 50 | 15 | 25 | 1,2 | 3 | 375 | 3,52 | 4,48 | 254,82 | 25,48 | 7,54 | 17,67 | 4,31 | 1,99 | 2,2 | 0 |
S200-45x84x19x4 | 200 | 84 | 84 | 19 | 19 | 45 | 15 | 25 | 4 | 3 | 400 | 12,55 | 15,98 | 966,89 | 96,69 | 7,7 | 107,24 | 19,97 | 2,56 | 3,03 | 0 |
S200-45x84x17x3,5 | 200 | 84 | 84 | 17 | 17 | 45 | 15 | 25 | 3,5 | 3 | 400 | 10,97 | 13,98 | 847,04 | 84,7 | 7,72 | 92,15 | 16,98 | 2,55 | 2,97 | 0 |
S200-45x80x19x3 | 200 | 80 | 80 | 19 | 19 | 45 | 15 | 25 | 3 | 3 | 400 | 9,4 | 11,97 | 720,1 | 72,01 | 7,7 | 74,36 | 14,54 | 2,48 | 2,89 | 0 |
S200-45x80x17x2,5 | 200 | 80 | 80 | 17 | 17 | 45 | 15 | 25 | 2,5 | 3 | 400 | 7,83 | 9,97 | 601,12 | 60,11 | 7,72 | 61,17 | 11,83 | 2,46 | 2,83 | 0 |
S200-45x75x20x2 | 200 | 75 | 75 | 20 | 20 | 45 | 15 | 25 | 2 | 3 | 400 | 6,26 | 7,98 | 475,5 | 47,55 | 7,69 | 45,33 | 9,51 | 2,38 | 2,74 | 0 |
S200-45x75x18x1,5 | 200 | 75 | 75 | 18 | 18 | 45 | 15 | 25 | 1,5 | 3 | 400 | 4,7 | 5,99 | 357,28 | 35,73 | 7,71 | 33,57 | 6,97 | 2,37 | 2,68 | 0 |
S180-45x80x20x4 | 180 | 80 | 80 | 20 | 20 | 45 | 15 | 25 | 4 | 3 | 375 | 11,73 | 14,94 | 732,03 | 81,34 | 6,93 | 96,2 | 19 | 2,51 | 2,94 | 0 |
S180-45x80x18x3,5 | 180 | 80 | 80 | 18 | 18 | 45 | 15 | 25 | 3,5 | 3 | 375 | 10,26 | 13,07 | 642,07 | 71,34 | 6,95 | 82,86 | 16,18 | 2,5 | 2,88 | 0 |
S180-45x80x16x3 | 180 | 80 | 80 | 16 | 16 | 45 | 15 | 25 | 3 | 3 | 375 | 8,79 | 11,19 | 551,42 | 61,27 | 6,97 | 69,84 | 13,48 | 2,48 | 2,82 | 0 |
S180-45x75x19x2,5 | 180 | 75 | 75 | 19 | 19 | 45 | 15 | 25 | 2,5 | 3 | 375 | 7,32 | 9,32 | 454,21 | 50,47 | 6,94 | 54,09 | 11,33 | 2,4 | 2,73 | 0 |
S180-45x75x18x2 | 180 | 75 | 75 | 18 | 18 | 45 | 15 | 25 | 2 | 3 | 375 | 5,89 | 7,5 | 366,26 | 40,7 | 6,96 | 43,48 | 9,05 | 2,4 | 2,69 | 0 |
S180-45x75x15x1,5 | 180 | 75 | 75 | 15 | 15 | 45 | 15 | 25 | 1,5 | 3 | 375 | 4,39 | 5,6 | 273,7 | 30,41 | 6,98 | 31,52 | 6,45 | 2,37 | 2,61 | 0 |
S170-40x69x15x4 | 170 | 69 | 69 | 15 | 15 | 40 | 15 | 25 | 4 | 3 | 333 | 10,41 | 13,26 | 563,86 | 66,34 | 6,44 | 56,73 | 12,96 | 2,04 | 2,52 | 0 |
S170-40x65x15x3 | 170 | 65 | 65 | 15 | 15 | 40 | 15 | 25 | 3 | 3 | 333 | 7,8 | 9,93 | 418,99 | 49,29 | 6,44 | 38,71 | 9,41 | 1,96 | 2,39 | 0 |
S170-40x63x15x2,5 | 170 | 63 | 63 | 15 | 15 | 40 | 15 | 25 | 2,5 | 3 | 333 | 6,5 | 8,27 | 347,71 | 40,91 | 6,44 | 30,97 | 7,77 | 1,92 | 2,32 | 0 |
S170-40x62x15x2 | 170 | 62 | 62 | 15 | 15 | 40 | 15 | 25 | 2 | 3 | 333 | 5,23 | 6,66 | 279,6 | 32,89 | 6,45 | 24,51 | 6,25 | 1,91 | 2,28 | 0 |
S160-40x64x15x4 | 160 | 64 | 64 | 15 | 15 | 40 | 15 | 25 | 4 | 3 | 311 | 9,78 | 12,46 | 463,01 | 57,88 | 6,02 | 46,8 | 11,59 | 1,91 | 2,36 | 0 |
S160-40x60x15x3 | 160 | 60 | 60 | 15 | 15 | 40 | 15 | 25 | 3 | 3 | 311 | 7,33 | 9,33 | 343,8 | 42,97 | 6,02 | 31,82 | 8,42 | 1,83 | 2,22 | 0 |
S160-40x58x15x2,5 | 160 | 58 | 58 | 15 | 15 | 40 | 15 | 25 | 2,5 | 3 | 311 | 6,1 | 7,77 | 285,13 | 35,64 | 6,02 | 25,33 | 6,95 | 1,79 | 2,15 | 0 |
S160-40x56x15x2 | 160 | 56 | 56 | 15 | 15 | 40 | 15 | 25 | 2 | 3 | 311 | 4,88 | 6,22 | 226,83 | 28,35 | 6,01 | 19,2 | 5,46 | 1,75 | 2,09 | 0 |
S160-40x54x15x1,5 | 160 | 54 | 54 | 15 | 15 | 40 | 15 | 25 | 1,5 | 3 | 311 | 3,66 | 4,67 | 169,28 | 21,16 | 6,01 | 13,75 | 4,07 | 1,71 | 2,02 | 0 |
S160-40x53x15x1,2 | 160 | 53 | 53 | 15 | 15 | 40 | 15 | 25 | 1,2 | 3 | 311 | 2,94 | 3,74 | 135,29 | 16,91 | 6,01 | 10,76 | 3,24 | 1,7 | 1,98 | 0 |
S160-40x52x15x1 | 160 | 52 | 52 | 15 | 15 | 40 | 15 | 25 | 1 | 3 | 311 | 2,44 | 3,11 | 112,24 | 14,03 | 6,01 | 8,71 | 2,68 | 1,67 | 1,95 | 0 |
Profil | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/m | cm2 | lx(cm4) | Sx(cm3) | rx(cm) | ly(cm4) | Sy(cm3) | ry(cm) | ex(cm) | ey(cm) |
H | A | B | C1 | C2 | E | F | G | T | Radius | ~Açılım | Ağırlık | Alan | Kuvvetli Eksen (x-x) | Zayıf Eksen (y-y) | Ağırlık Merkezi |
- İstenilen ara ölçülerde de üretim yapılabilmektedir.
- Çelik cinsi ve yüke göre etkin kesit hesabı yapılması önerilir.
- Gelen yüke, mesnet durumuna ve çelik cinsine göre etkin atalet, mukavemet ve kesit değerleri değişmektedir.
- Tüm hesaplamalar ağırlık merkezine göre yapılmıştır.
- A, B, ve C farklı ölçülerde üretilebilmektedir.
